产品特点?/strong>
·
供电灵活：可以使用隔离电源，也可以不需要隔离电源，用系统共地的电源供电?
·
表头量程可设?
·
表头小数点位置可设定
·
表头采集频率3~12Hz可设?
·
表头地址可设?
·
体积小巧：外形尺寸仅48mm*29mm*22mm
·
精度较高：测量范围为-99.999-99.999V超过传统0-20.000V表头?
·
价格低廉：传统五位表价格都要70元左右，此款?0元?
·
此电压表带有防带反接保护，防止反接将电压表烧毁?
·
深圳、长春两地发?
参数?/b>
|
性能参数
|
?/span>
|
说明
|
|
供电电压
|
50-30V
|
带反接保护?/span>30V内反接供电表头不工作，也不损?/span>
|
|
工作电流
|
?/span>20mA
|
|
|
测量范围
|
±99.999V
|
非隔离接口，通信接口与表头信号地、供电地连?/span>
|
|
输入阻抗
|
1M
|
|
|
通信接口电平
|
LVTTL
|
非隔离接口，通信接口与表头信号地、供电地连?/span>
|
|
通信协议
|
无地址TTL协议?/span>
带地址485协议
|
|
|
串口波特?/span>
|
115200?/span>57600?/span>38400?/span>9600
|
|
|
485地址范围
|
00-99
|
|
|
显示颜色
|
红、翠绿、黄、蓝、白
|
|
|
外壳尺寸
|
48x29x22mm
|
|

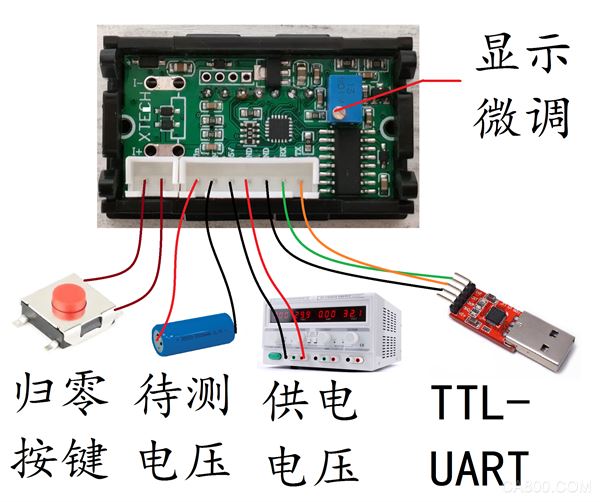

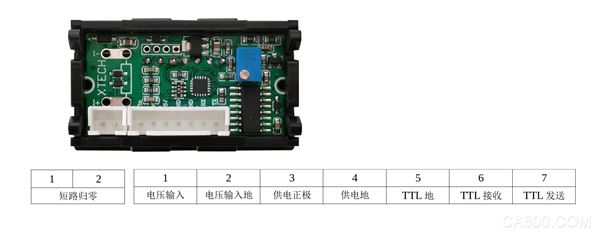

连线?/span>
TTL命令列表?span>
|
指令?/span>
|
说明
|
发送内?/span>
|
应答内容
|
|
0xF1
|
控制连接
|
AA 55 02 F1 00 F3
|
AA 55 02 F3 00 F5
|
|
0xF2
|
控制断开
|
AA 55 02 F2 00 F4
|
AA 55 02 F3 00 F5
|
|
0xF4
|
获取信息
|
AA 55 02 F4 00 F6
|
AA 55 08 F5 C2 11 a0 a1 a2 a3 sumH sumL
|
|
0xF7
|
设定小数?/span>
|
AA 55 03 F7 dp sumH sumL
|
AA 55 02 F3 00 F5
|
|
0xF8
|
设定采样?/span>
|
AA 55 03 F8 sp sumH sumL
|
AA 55 02 F3 00 F5
|
|
0xF9
|
设定波特?/span>
|
AA 55 03 F9 br sumH sumL
|
AA 55 02 F3 00 F5
|
|
0xFE
|
单次读取
|
AA 55 02 FE 01 00
|
AA 55 06 F6 v0 v1 v2 v3 sumH sumL
|
|
0xC1
|
显示倍率修改
|
AA 55 03 C1 kn sumH sumL
|
AA 55 02 F3 00 F5
|
a0a1a2a3：表头序列号?span>16进制
sumH sumL：校验和
dp:小数点位?dp= 0 1 2 3 4
sp:采样?sp=1 3Hz sp=2 6Hz sp=3 12Hz
br：波特率 br=1 115200 br=2 57600 br=3 38400 br=4 19200 br=5 9600 br=6
4800 br=7 1200
v0v1v2v3：数码管显示的整型值，不包含小数点?span>int32型，小端模式
kn：显示倍率 0=1x电压原始?span> 1=2x电压原始?span> 2=3x电压原始?以此类推
RS485命令列表?span>
表头地址码为表头序列号最后两?span>+1。例如序列号?span>12345678，则地址码为79，转换为16进制?span>0x4F
|
指令?/span>
|
说明
|
发送内?/span>
|
应答内容
|
|
0xF4
|
获取信息
|
AA 55 04 F4 ad 80 sumH sumL
|
AA 55 0A F5 80 ad C2 11 a0 a1 a2 a3 sumH
sumL
|
|
0xF7
|
设定小数?/span>
|
AA 55 05 F7 ad 80 dp sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xF8
|
设定采样?/span>
|
AA 55 05 F8 ad 80
sp sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xF9
|
设定波特?/span>
|
AA 55 05 F9 ad 80
br sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xFA
|
设定地址
|
AA 55 05 FA ad 80
setAD sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xFE
|
单次读取
|
AA 55 04 FE ad 80
sumH sumL
|
AA 55 06 F6 ad 80 v0 v1 sumH sumL
|
|
0xC1
|
显示倍率修改
|
AA 55 05 C1 ad 80
kn sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xD0
|
表头比例系数K微调
|
AA 55 06 C1 ad 80 k0 k1 sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
|
0xD1
|
表头零点截距b微调
|
AA 55 06 C1 ad 80 b0 b1 sumH sumL
|
AA 55 04 F3 80 ad sumH sumL
|
a0a1a2a3：表头序列号?span>16进制
sumH sumL：校验和
dp:小数点位?dp= 0 1 2 3 4
sp:采样?sp=1 3Hz sp=2 6Hz sp=3 12Hz
br：波特率 br=1 115200 br=2 57600 br=3 38400 br=4 19200 br=5 9600 br=6
4800 br=7 1200
setAD:新地址，范围为0x01-0x64；修改地址后序列号最?span>2位也将同步变化?span>
v0v1：数码管显示的整型值，不包含小数点?span>int16型，小端模式 注意，为了保持指令兼容，
该命令的回读范围限制?span>-32.768V~+32.767V范围内。超出范围将显示错误?span>
kn：显示倍率 0=1x电压原始?span> 1=2x电压原始?span> 2=3x电压原始?以此类推
k0k1:仪表的比例系?span>k微调?span>int16型，增大该值为正向增加比例系数?span>
b0b1:仪表的零点截?span>b微调?span>int16型，增大该值为负向偏移ADC值?span>

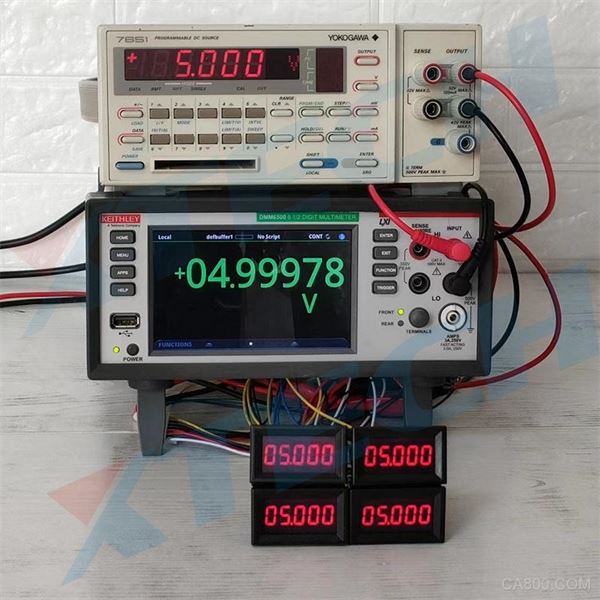

产品对比测试图：（以6位半万用表的读数为标准）
